Troli luar lipat mungkin kelihatan ringkas apabila dilihat sebagai produk siap. Di bawah penampilan ringkas itu, bagaimanapun, beberapa bahagian yang bergerak perlu bekerjasama. Bingkai dibuka dan ditutup, bahagian tertentu bergerak relatif antara satu sama lain, dan beberapa komponen perlu berputar sambil kekal pada kedudukan yang betul.
Penggelek boleh memainkan peranan penting dalam mekanisme ini. Bergantung pada reka bentuk, mereka mungkin menyokong pergerakan, membimbing bahagian yang bergerak, atau bekerjasama dengan galas dan aci sebagai sebahagian daripada pemasangan berputar padat.
Ini menjadikan reka bentuk penggelek sebagai pertimbangan mekanikal dan bukannya sekadar persoalan memilih roda. Rangka sekeliling, susunan galas, kaedah pelekap, permukaan sentuhan, dan laluan lipatan semuanya mempunyai hubungan langsung dengan cara penggelek berfungsi.
Bagi pengeluar yang membangunkan peralatan luar lipatan, memahami hubungan ini boleh menjadikan pembangunan komponen lebih mudah dan membantu mengelakkan masalah semasa pemasangan dan ujian.
Di manakah Penggelek Digunakan dalam Mekanisme Lipatan?
Kedudukan sebenar penggelek bergantung pada struktur produk.

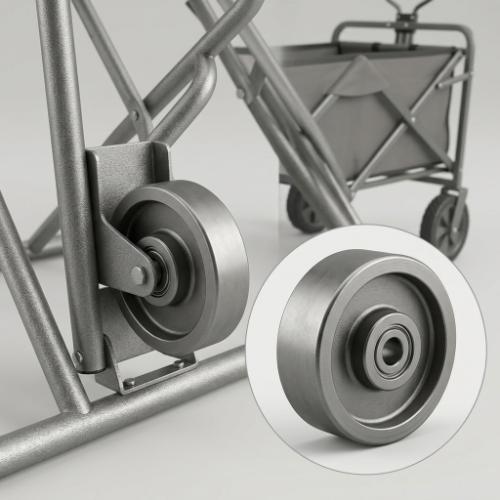

Dalam troli luar lipat, penggelek boleh dimasukkan ke dalam titik sokongan bergerak, struktur panduan atau pemasangan berputar. Ia boleh disambungkan kepada aci dan galas, dipasang di dalam pendakap, atau diletakkan pada komponen lain yang memerlukan pergerakan terkawal.
Pemasangan roller asas mungkin melibatkan:
- Badan penggelek
- galas
- Aci atau gandar
- Pendakap pelekap
- Bingkai bergerak
- Permukaan sentuh atau panduan
Setiap bahagian mempunyai fungsi tersendiri, tetapi bahagian tersebut perlu bekerjasama.
Sebagai contoh, badan penggelek menentukan cara ia menyentuh permukaan mengawan. Galas menyokong putaran. Aci mengekalkan kedudukan komponen berputar, manakala pendakap menghubungkan pemasangan ke mekanisme yang lebih besar.
Mengubah satu bahagian boleh menjejaskan bahagian yang lain.
Itulah sebabnya penggelek tidak boleh dinilai hanya dengan melihat bentuk luarnya.
Apakah yang dilakukan oleh Roller di dalam Mekanisme?
Tiada peranan tunggal untuk setiap roller.
Fungsinya bergantung pada tempat ia dipasang dan jenis pergerakan yang diperlukan oleh mekanisme itu.
Gerakan Menyokong
Penggelek boleh memberikan sentuhan bergolek antara dua bahagian yang perlu bergerak relatif antara satu sama lain.
Berbanding dengan sesentuh gelongsor terus, sesentuh bergolek boleh mengubah cara rintangan dikendalikan dalam pemasangan. Ini boleh berguna apabila pergerakan diulang dengan kerap.
Membimbing Bahagian Bergerak
Penggelek juga boleh membantu mengekalkan komponen yang bergerak dalam laluan yang dimaksudkan.
Susunan jenis ini boleh didapati di mana bahagian bingkai, bahagian sokongan atau elemen struktur lain perlu bergerak sambil kekal sejajar dengan permukaan panduan.
Mengekalkan Hubungan Terkawal
Dalam sesetengah mekanisme, penggelek mengekalkan dua komponen dalam sentuhan terkawal apabila struktur berubah kedudukan.
Bentuk penggelek dan kedudukan pelekapnya kemudian menjadi penting. Jika salah satu tidak sesuai, sentuhan mungkin menjadi tidak sekata semasa pergerakan.
Bekerja sebagai Sebahagian daripada Perhimpunan Berputar
Apabila digabungkan dengan galas dan aci, penggelek menjadi sebahagian daripada pemasangan berputar lengkap.
Penggelek luar boleh dilihat, tetapi susunan galas dalaman adalah sama penting dengan prestasi komponen.
Mengapa Galas Penting?
Penggelek dan galas selalunya bersambung rapat.
Roller menyediakan struktur berputar luar, manakala galas membenarkan putaran terkawal di sekitar aci atau gandar. Kesesuaian antara bahagian ini perlu sepadan dengan ruang pemasangan yang ada dan pergerakan mekanisme.
Beberapa faktor mungkin perlu dikaji semula:
- galas position
- Susunan aci
- Ruang yang tersedia
- Struktur penggelek
- Kaedah pemasangan
- Pergerakan yang dijangkakan
- Persekitaran operasi
Ini amat penting dalam mekanisme lipatan padat.
Mungkin terdapat sedikit ruang di sekeliling pemasangan penggelek, jadi galas tidak boleh dipilih begitu sahaja selepas segala-galanya telah direka bentuk.
Pendekatan yang lebih praktikal adalah untuk mempertimbangkan roller dan galas bersama semasa peringkat pembangunan awal.
Bagaimanakah Profil Roller Mempengaruhi Pergerakan?
Bentuk luar penggelek menentukan cara ia berinteraksi dengan permukaan di sekelilingnya.
Penggelek dengan kawasan sentuhan yang agak rata berkelakuan berbeza daripada yang direka bentuk dengan alur, tepi atau profil berbentuk lain.
Profil mungkin mempengaruhi:
- Kedudukan kenalan
- Bimbingan
- Kestabilan
- Arah pergerakan
- Interaksi permukaan
- Kelegaan yang tersedia
Untuk mekanisme lipatan, profil yang betul bergantung pada apa yang sebenarnya dilakukan oleh roller.
Jika ia menyokong bahagian yang bergerak, permukaan sentuhannya perlu sepadan dengan pergerakan itu. Jika ia mengikuti panduan, profil mungkin perlu berfungsi dengan struktur panduan.
Inilah sebabnya mengapa hanya menggantikan satu roller dengan roller lain yang kelihatan serupa kadangkala boleh menimbulkan masalah yang tidak dijangka.
Apa yang Berlaku kepada Penggelek Apabila Bingkai Berlipat?
Tindakan lipatan adalah bahagian penting dalam reka bentuk.
Apabila troli dibuka, penggelek mungkin mempunyai banyak ruang di sekelilingnya. Apabila bingkai mula dilipat, kedudukan penggelek berubah berbanding dengan komponen berdekatan.
Ia mungkin bergerak lebih dekat kepada:
- Tiub bingkai
- Engsel
- kurungan
- Aci
- Menyokong senjata
- Komponen bergerak lain
Oleh itu, penggelek memerlukan kelegaan yang mencukupi sepanjang pergerakan lengkap.
Memeriksa hanya kedudukan terbuka tidak mencukupi.
Komponen yang muat dengan betul semasa operasi biasa mungkin menyentuh bahagian lain apabila bingkai dilipat sebahagian. Dalam sesetengah kes, walaupun sedikit gangguan boleh menjejaskan tindakan lipatan.
Atas sebab ini, penggelek perlu diperiksa semasa mekanisme bergerak melalui laluan operasi penuhnya.
Adakah Persekitaran Luar Penting?
Ya, terutamanya apabila roller terdedah kepada persekitaran sekeliling.
Peralatan luar mungkin menghadapi habuk, kotoran, lembapan, rumput, zarah longgar dan keadaan cuaca yang berubah-ubah. Tahap pendedahan sebenar bergantung pada bagaimana dan di mana troli digunakan.
Oleh itu pemasangan roller mungkin perlu dipertimbangkan berhubung dengan:
- Kelembapan
- Habuk dan kotoran
- Pencemaran permukaan
- Pembersihan
- Keadaan penyimpanan
- Kekerapan pergerakan
Penggelek yang digunakan dalam persekitaran yang agak bersih mungkin mempunyai keperluan yang berbeza daripada yang terdedah kepada laluan taman atau permukaan luar lain secara tetap.
Perkara yang sama berlaku untuk susunan galas.
Apabila roller dan galas dianggap sebagai pemasangan lengkap, keadaan persekitaran boleh dipertimbangkan lebih awal dalam proses reka bentuk.
Bagaimanakah Kaedah Pemasangan Mempengaruhi Penggelek?
Penggelek memerlukan sambungan yang stabil dengan struktur sekeliling.
Kaedah pelekap menentukan di mana penggelek duduk, cara ia berputar, dan cara daya dipindahkan ke dalam bingkai.
Kurungan sempit mungkin menyekat ruang yang ada. Kedudukan aci tertentu mungkin memerlukan susunan galas tertentu. Sambungan lipat juga mungkin mengehadkan cara penggelek boleh dipasang.
Ini bermakna pengeluar harus menyemak struktur pelekap sebelum memutuskan komponen standard.
Maklumat berguna mungkin termasuk:
- Lokasi pemasangan
- Struktur kurungan
- Kedudukan aci
- Kelegaan yang tersedia
- Permukaan sentuhan
- Arah pergerakan
- Laluan lipat
Butiran ini boleh membantu menentukan sama ada roller sedia ada sesuai dengan mekanisme atau sama ada reka bentuk yang diubah suai perlu dipertimbangkan.
Mengapa Penggelek dan Bingkai Perlu Dibangunkan Bersama?
Adalah menarik untuk memilih penggelek terlebih dahulu dan bekerja pada struktur sekeliling selepas itu.
Pendekatan itu boleh menjadi sukar apabila mekanismenya padat.
Perubahan pada bingkai boleh mengubah ruang tersedia roller. Menggerakkan pendakap boleh menjejaskan kedudukan aci. Menukar sudut lipatan mungkin membawa penggelek lebih dekat kepada komponen lain.
Hubungan itu berfungsi dalam kedua-dua arah.
Penggelek boleh mempengaruhi reka bentuk bingkai, manakala bingkai boleh mengehadkan penggelek.
Untuk pembangunan OEM, selalunya lebih praktikal untuk mempertimbangkan komponen ini bersama-sama dari awal.
Ini amat berguna apabila produk mempunyai struktur lipatan yang luar biasa atau ruang pemasangan terhad.
Bilakah Roller Tersuai Berbaloi Dipertimbangkan?
Penggelek standard mungkin sesuai apabila profil, susunan galas dan struktur pelekapnya sudah sepadan dengan aplikasinya.
Tetapi beberapa mekanisme tidak menawarkan fleksibiliti itu.
Penggelek tersuai boleh dipertimbangkan apabila pengilang perlu bekerja:
- Ruang pemasangan terhad
- Struktur pemasangan yang luar biasa
- Susunan aci tertentu
- Profil kenalan tertentu
- Keperluan galas sedia ada
- Kelegaan lipatan
- Struktur panduan bukan standard
Penyesuaian tidak selalu bermakna mereka bentuk semula keseluruhan komponen.
Bergantung pada aplikasi, pembangunan mungkin tertumpu pada badan penggelek, bahagian pelekap, susunan galas atau bahagian lain pemasangan.
Perkara penting ialah komponen itu dibangunkan mengikut keperluan mekanikal sebenar.
Apakah Maklumat Yang Perlu Diberikan untuk Pembangunan Tersuai?
Penerangan yang jelas tentang aplikasi boleh menjadikan komunikasi lebih mudah.
Pengilang boleh menyediakan:
Lukisan Produk
Lukisan membantu menunjukkan kawasan pemasangan yang tersedia dan hubungan antara penggelek dan komponen sekeliling.
Sampel Sedia Ada
Jika roller sudah digunakan, menghantar sampel boleh memudahkan untuk memahami struktur dan kaedah pemasangannya.
Foto
Foto of the complete mechanism can show details that may not be obvious from a basic drawing.
Maklumat Pergerakan
Pembekal harus memahami bagaimana roller bergerak semasa operasi biasa dan lipatan.
Keperluan galas
Jika susunan galas tertentu sudah wujud, ini harus disertakan dalam perbincangan.
Keadaan Persekitaran
Maklumat tentang pendedahan luar, habuk, lembapan dan keadaan kerja am juga boleh membantu membimbing reka bentuk komponen.
Lebih lengkap maklumat, kurang tekaan diperlukan semasa pembangunan.
Mengapa Ujian Sampel Penting?
Penggelek mungkin kelihatan sesuai pada lukisan tetapi berkelakuan berbeza setelah dipasang.
Perhimpunan sebenar memperkenalkan faktor yang sukar dinilai dari komponen sahaja.
Roller berinteraksi dengan:
- galas
- Aci
- kurungan
- Bingkai
- Permukaan panduan
- Bahagian lain yang bergerak
Mekanisme lipatan menambah pembolehubah lain kerana kedudukan relatif bahagian ini berubah semasa operasi.
Ujian sampel boleh membantu mengenal pasti isu seperti:
- Kelegaan yang tidak mencukupi
- Kenalan yang tidak dijangka
- Penjajaran yang lemah
- Pergerakan tidak sekata
- Rintangan yang berlebihan
- Pemasangan yang tidak serasi
Menguji pemasangan sebenar memberi pengilang peluang untuk membuat pelarasan sebelum beralih ke pengeluaran yang lebih besar.
Apa yang Perlu Diperiksa Semasa Ujian?
Ujian harus melangkaui sekadar memeriksa sama ada roller berputar.
Semakan praktikal boleh merangkumi beberapa peringkat.
Semak Kedudukan Normal
Pastikan penggelek didudukkan dengan betul dan dijajarkan apabila troli dibuka.
Semak Pergerakan Lipatan
Gerakkan bingkai melalui laluan lipatan lengkapnya dan perhatikan gangguan.
Semak Kawasan Pemasangan
Cari pergerakan antara penggelek, aci, galas dan pendakap.
Semak Permukaan Berbeza
Jika produk bertujuan untuk kegunaan luar, ujian pada permukaan yang mewakili boleh memberikan maklumat yang lebih berguna daripada menguji hanya pada lantai bengkel yang licin.
Semak Pergerakan Berulang
Pembukaan, penutupan dan pergerakan berulang boleh mendedahkan isu yang mungkin tidak muncul semasa ujian awal yang singkat.
Tujuan ujian bukan sahaja untuk mengesahkan bahawa roller berfungsi. Ia adalah untuk mengesahkan bahawa pemasangan lengkap berfungsi seperti yang dimaksudkan.
Bolehkah Penggelek Disesuaikan Sekitar Galas Sedia Ada?
Dalam sesetengah aplikasi, susunan galas sedia ada mungkin sudah ditentukan oleh reka bentuk produk.
Itu boleh meletakkan keperluan khusus pada badan penggelek.
Daripada menukar keseluruhan pemasangan, penggelek berpotensi dibangunkan di sekeliling struktur galas dan pelekap sedia ada, bergantung pada keperluan mekanikal.
Pendekatan jenis ini boleh berguna apabila pengilang sudah mempunyai reka bentuk bingkai atau aci yang mantap tetapi memerlukan penggelek dengan profil luaran atau susunan pemasangan yang berbeza.
Kebolehlaksanaan bergantung pada struktur sebenar, jadi lukisan atau sampel berguna semasa perbincangan awal.
Apa yang Membuatkan Pembangunan Roller Bukan Standard Berbeza?
Komponen standard biasanya direka bentuk sekitar aplikasi biasa.
Komponen bukan standard bermula daripada keperluan mekanisme tertentu.
Itu mungkin melibatkan lebih banyak komunikasi semasa pembangunan kerana pengeluar perlu memahami:
- Bagaimana komponen dipasang
- Apa yang ia hubungi
- Bagaimana ia bergerak
- Apakah ruang yang ada
- Apakah susunan bearing yang diperlukan
- Apakah keadaan persekitaran yang terlibat
Proses pembangunan mungkin termasuk semakan lukisan, pengeluaran sampel, ujian dan pelarasan sebelum komponen akhir disahkan.
Bagi pengeluar dengan struktur lipatan yang luar biasa, ini boleh memberikan lebih fleksibiliti daripada cuba menyesuaikan keseluruhan produk di sekeliling komponen sedia ada.
Bagaimanakah Pengeluar Boleh Memudahkan Pembangunan Roller?
Beberapa langkah mudah boleh menjadikan proses lebih cekap.
Mulakan dengan mekanisme.
Jangan mulakan dengan persoalan roller mana yang tersedia. Mula-mula kenal pasti apa yang perlu dilakukan oleh roller.
Kemudian semak kawasan pemasangan, laluan pergerakan, susunan galas, dan keadaan persekitaran.
Selepas itu, tentukan sama ada komponen standard sesuai.
Jika tidak, maklumat yang telah dikumpulkan boleh digunakan sebagai asas untuk reka bentuk tersuai.
Urutan pembangunan praktikal ialah:
- Tentukan fungsi penggelek.
- Semak mekanisme lengkap.
- Periksa kawasan pelekap.
- Kenal pasti susunan bearing dan aci.
- Semak pergerakan lipatan.
- Pertimbangkan persekitaran kerja.
- Menilai komponen standard.
- Membangunkan reka bentuk tersuai jika diperlukan.
- Uji pemasangan lengkap.
- Sahkan struktur akhir sebelum pengeluaran.
Ini memastikan proses pembangunan tertumpu pada aplikasi sebenar.
Bekerja Dengan Pengeluar Galas dan Penggelek
Bagi pengeluar yang membangunkan peralatan luar lipatan, pembangunan komponen boleh melibatkan lebih daripada memilih bahagian sedia ada daripada katalog.
Zhejiang Huaneng Micro Bearing Co., Ltd. (HUNE) mengkhusus dalam galas miniatur dan bersaiz sederhana, galas bukan standard, sistem takal, dan komponen berkaitan galas dan roller yang disesuaikan untuk aplikasi mekanikal yang berbeza.
Untuk mekanisme lipatan, perbincangan pembangunan boleh menumpukan pada hubungan antara penggelek, galas, aci, struktur pelekap dan bingkai sekeliling. Lukisan, sampel dan maklumat aplikasi boleh membantu menentukan perkara yang perlu dicapai oleh komponen sebelum reka bentuk dimuktamadkan.
Pendekatan ini amat relevan apabila mekanisme mempunyai ruang terhad atau tidak sepadan dengan susunan komponen konvensional.
Senarai Semak Praktikal untuk Mekanisme Lipatan
Sebelum meluluskan pemasangan roller, pengeluar boleh menyemak perkara berikut:
- Apakah fungsi sebenar penggelek?
- Apakah permukaan atau komponen yang ia sentuh?
- Bagaimanakah ia bergerak semasa operasi?
- Bagaimanakah kedudukannya berubah apabila bingkai dilipat?
- Adakah terdapat kelegaan yang mencukupi sepanjang pergerakan?
- Adakah galas itu sesuai dengan pemasangan yang dimaksudkan?
- Adakah susunan aci sesuai?
- Adakah struktur pelekap memberikan sokongan yang mencukupi?
- Adakah penggelek menghadapi habuk atau kelembapan luar?
- Adakah pemasangan lengkap telah diuji?
- Adakah komponen tersuai akan menjadikan mekanisme lebih mudah untuk dibangunkan?
Soalan-soalan ini menumpukan perhatian pada sistem mekanikal yang lengkap dan bukannya satu komponen terpencil.
Penggelek mungkin kecil berbanding dengan bingkai troli luar lipat, tetapi fungsinya boleh disambungkan rapat dengan pergerakan keseluruhan mekanisme.
Profil penggelek menentukan cara ia menyentuh permukaan. Galas menyokong putaran. Aci dan pendakap memegang pemasangan pada kedudukannya. Bingkai mengawal cara komponen bergerak, terutamanya apabila troli dilipat.
Keadaan luar menambah pertimbangan lain.
Bagi pengeluar, titik permulaan yang berguna adalah mekanisme itu sendiri. Setelah pergerakan, struktur pelekap, susunan galas, kelegaan, dan persekitaran kerja difahami, menjadi lebih mudah untuk memutuskan sama ada penggelek standard sesuai atau sama ada komponen tersuai perlu dibangunkan.
Dalam aplikasi di mana ruang terhad atau struktur lipatan luar biasa, bekerja dengan pengeluar yang boleh membangunkan komponen penggelek dan galas di sekeliling mekanisme sebenar boleh menjadikan proses reka bentuk lebih fleksibel dan lebih mudah untuk diuji.
