Penggelek pemandu sering ditukar untuk penyelenggaraan rutin, dan kadangkala tali pinggang atau wayar tiba-tiba menjejak secara berbeza selepas itu. Peralihan itu biasanya menjejak kembali kepada reka bentuk alur. Ia adalah salah satu perincian yang jarang mendapat pandangan kedua sehingga sesuatu mula bergoyang, tergelincir atau memakai tidak sekata. Setelah fungsi sebenar alur menjadi jelas, banyak isu talian tersebut berhenti berasa seperti misteri.
Mengapa Alur Lebih Penting Daripada Rupanya
Kerja roller pemandu kedengaran mudah: pastikan tali pinggang, kabel, rantai atau jalur bergerak dalam laluan yang lurus dan terkawal. Alur, yang bermaksud saluran dipotong atau dibentuk ke dalam permukaan penggelek, adalah apa yang sebenarnya melakukan kerja membimbing. Menukar profil alur mengubah jumlah kawasan sentuhan penggelek dengan bahan bergerak, sejauh mana ia memegang bahan itu pada tempatnya, dan berapa banyak geseran yang terkumpul semasa operasi.
Alur berfungsi kurang seperti perincian hiasan dan lebih seperti mekanisme stereng. Alur yang terlalu cetek boleh membiarkan tali pinggang hanyut ke sisi di bawah beban. Satu yang terlalu ketat boleh digenggam dengan kuat sehingga mempercepatkan haus pada kedua-dua roller dan tali pinggang itu sendiri. Di suatu tempat di antara keterlaluan tersebut biasanya di mana sistem berjalan paling lancar, dan titik keseimbangan itu sangat bergantung pada aplikasi.
Mengenal Profil Common Groove
Tidak semua alur dipotong dengan cara yang sama, dan setiap bentuk membawa set pertukaran yang berbeza.

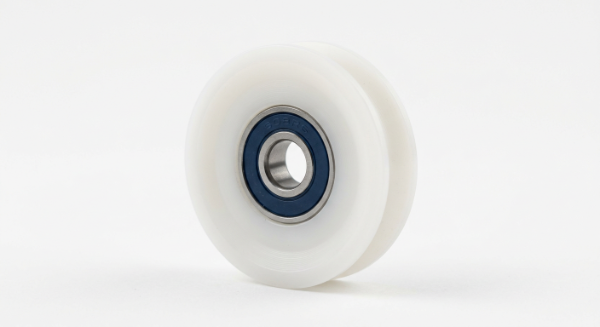

Alur Berbentuk V
Alur-V adalah biasa pada penggelek yang digunakan dengan tali pinggang bulat atau tali dawai. Bahagian bersudut secara semula jadi memusatkan tali pinggang apabila ia mendap ke dalam saluran, yang membantu mengurangkan pergerakan sisi. Kesan pemusatan kendiri ini adalah salah satu sebab alur-V sering muncul dalam barisan pembungkusan dan peralatan pengendalian bahan ringan.
Alur Berbentuk U dan Bulat
Saluran bulat atau berbentuk U cenderung untuk mengagihkan tekanan sentuhan lebih sekata merentasi tali pinggang atau permukaan kabel berbanding dengan potongan V yang tajam. Ini boleh menjadi lebih lembut pada bahan tali pinggang yang lebih lembut, kerana tekanan kurang pekat pada satu titik sentuhan. Tali dawai dan penggelek pemandu kabel kerap menggunakan profil ini kerana ia membuai kabel tanpa mencubitnya.
Permukaan Rata atau Tanpa Alur
Sesetengah penggelek melangkau alur sepenuhnya dan bergantung pada permukaan rata. Ini berfungsi dengan baik untuk tali pinggang lebar atau jalur rata di mana bimbingan sisi datang daripada komponen lain dalam sistem, seperti bebibir sisi atau penggelek penjejakan berasingan. Namun, tanpa alur, penggelek bergantung sepenuhnya pada penjajaran luaran untuk mengelakkan hanyut.
Reka Bentuk Berbilang Alur dan Berlangkah
Peralatan yang mengendalikan beberapa helai serentak, seperti sistem suapan berbilang wayar, boleh menggunakan penggelek dengan alur berulang merentasi lebar. Jarak dan konsistensi antara setiap saluran menjadi penting di sini, kerana jarak yang tidak sekata boleh menyebabkan satu untaian berjalan di bawah ketegangan yang berbeza daripada jirannya.
Kedalaman, Lebar dan Keseimbangan Antara Cengkaman dan Kebebasan
Kedalaman dan lebar alur berfungsi bersama, dan mendapatkan keseimbangan yang betul adalah tentang memadankan alur dengan bahan yang melaluinya.
- Alur cetek membenarkan pelepasan tali pinggang atau kabel yang lebih mudah tetapi menawarkan rintangan yang kurang terhadap pergerakan sisi.
- Alur yang lebih dalam pegang bahan dengan lebih selamat, yang membantu dalam persekitaran berkelajuan tinggi atau terdedah kepada getaran, tetapi boleh meningkatkan geseran dan pembentukan haba dari semasa ke semasa.
- Alur sempit sesuaikan dengan kabel berdiameter lebih kecil atau tali pinggang yang lebih nipis, mengurangkan permainan yang tidak perlu.
- Alur yang lebih luas menampung bahan yang lebih tebal tetapi boleh membenarkan lebih goyangan jika muat terlalu longgar.
Alur yang tidak padan dengan diameter tali pinggang atau kabel, walaupun dengan jidar yang kecil, selalunya kelihatan sebagai corak haus yang tidak sekata lama sebelum ia menyebabkan masalah operasi yang boleh dilihat. Itulah sebahagian sebab mengapa saiz alur perlu disahkan dengan pembekal sebelum pesanan masuk, dan bukannya selepas isu pemasangan muncul.
Gandingan Bahan: Cara Bentuk Alur Berfungsi Dengan Kompaun Penggelek
Geometri alur tidak beroperasi secara berasingan. Bahan penggelek itu sendiri, sama ada sebatian nilon, poliuretana, bersalut getah atau teras logam dengan lapisan luar plastik, berinteraksi dengan bentuk alur untuk menentukan prestasi keseluruhan pemasangan di bawah gerakan berulang.
Bahan yang lebih lembut digandingkan dengan alur dalam kadangkala boleh berubah bentuk sedikit di bawah tekanan berterusan, mengubah profil asal alur secara halus selama beberapa bulan penggunaan. Bahan yang lebih keras tahan bentuknya lebih lama tetapi mungkin menghantar lebih banyak getaran atau bunyi, terutamanya dalam alur dengan sudut dalaman yang tajam. Pengilang sering melaraskan tepi alur menjadi sedikit bulat dan bukannya bersudut tajam khusus untuk mengurangkan kepekatan tegasan dalam bahan pada ketika itu.
Pengagihan Beban dan Titik Tekanan Tersembunyi
Setiap alur mencipta zon sentuhan, dan zon itu adalah tempat beban dipindahkan antara roller dan apa sahaja yang dipandunya. Alur yang kurang padan boleh mencipta apa yang kadangkala dipanggil titik cubitan, kawasan sempit di mana tekanan tertumpu dan bukannya merebak.
Dari masa ke masa, titik cubitan menyumbang kepada beberapa isu berulang:
| Keadaan Alur | Kesan Biasa pada Prestasi |
|---|---|
| Alur terlalu sempit untuk lebar tali pinggang | Pembentukan tekanan setempat, kehausan permukaan lebih cepat |
| Alur terlalu cetek untuk diameter kabel | Mengurangkan kestabilan penjejakan, peningkatan drift |
| Sudut alur dalaman yang tajam | Kepekatan tegasan yang lebih tinggi, potensi keretakan dari semasa ke semasa |
| Kedalaman alur tidak konsisten merentasi lebar roller | Pengagihan ketegangan tidak sekata, kemungkinan condong |
| Profil alur tidak padan dengan keratan rentas tali pinggang | Geseran berlebihan, haba tinggi semasa operasi |
Tiada satu pun daripada isu ini cenderung muncul dalam sekelip mata. Mereka membina secara beransur-ansur, itulah sebabnya pemeriksaan berkala keadaan alur, bukan sahaja galas roller atau aci, kekal sebagai tabiat berguna pada senarai semak penyelenggaraan.
Memadankan Reka Bentuk Alur dengan Aplikasi
Industri yang berbeza cenderung kepada profil alur yang berbeza semata-mata kerana bahan dan keadaan operasi mereka sangat berbeza. Berikut ialah gambaran umum tentang cara ia berlaku:
| Jenis Permohonan | Keutamaan Alur Biasa | Penaakulan |
|---|---|---|
| Pengendalian wayar dan kabel | Alur berbentuk U atau bulat | Buaian keratan rentas bulat tanpa mencubit |
| Pembungkusan dan tali pinggang penghantar | Alur V atau rata dengan panduan sisi | Memusatkan diri atau sokongan penjajaran luaran |
| Sistem pintu gelangsar dan pintu | Alur V cetek | Perjalanan sisi yang licin dan rendah geseran |
| Suapan dawai berbilang helai | Berbilang alur, jarak sama rata | Memastikan helai individu dipisahkan dan dijajarkan |
| Pemprosesan tekstil dan gentian | Alur bulat, gandingan bahan yang lebih lembut | Mengurangkan lelasan permukaan pada helai halus |
Pakai Setiap Hari dan Cara Bentuk Alur Mempercepatkan atau Memperlahankannya
Haus alur tidak dapat dielakkan sepanjang hayat roller, tetapi kadar dan coraknya sering mendedahkan sama ada pilihan alur asal sesuai dengan aplikasi.
Beberapa tanda yang patut diperhatikan semasa pemeriksaan rutin:
- Kedalaman alur yang tidak rata merentasi lebar penggelek, yang sering menunjukkan ketidaksejajaran di suatu tempat di hulu
- Tompok berkilat atau berkilat di dalam alur, mencadangkan lebihan geseran pada titik sentuhan tertentu
- Tali pinggang atau kabel menunggang lebih tinggi pada satu sisi alur daripada yang lain
- Peningkatan bunyi atau getaran semasa operasi berbanding semasa roller baru dipasang
- Retakan kecil terbentuk berhampiran sudut alur dalaman yang tajam, terutamanya dalam bahan penggelek yang lebih keras
Menangkap ini lebih awal biasanya bermaksud pertukaran roller yang mudah dan bukannya pembaikan hiliran yang lebih besar yang melibatkan tali pinggang, kabel atau jentera yang disambungkan.
Membincangkan Pilihan Groove Dengan Pembekal Roller
Oleh kerana keperluan alur berbeza-beza mengikut aplikasi, perbualan dengan pembekal cenderung lebih lancar dengan perkara khusus dan bukannya permintaan umum. Butiran berguna biasanya termasuk diameter tali pinggang atau kabel, kelajuan operasi yang dijangkakan, keadaan persekitaran seperti julat suhu atau pendedahan kepada kelembapan, dan sama ada penggelek akan berjalan secara berterusan atau dalam kitaran terputus-putus.
Pembekal yang biasa dengan pelbagai profil alur biasanya boleh melalui pertukaran untuk persediaan tertentu dan bukannya lalai kepada bentuk standard tunggal. Ini terbukti amat berguna dalam binaan peralatan tersuai, di mana dimensi alur di luar rak tidak selalu sepadan dengan tali pinggang atau kabel yang tepat yang digunakan.
Reka bentuk alur mungkin bukan bahagian paling terang dalam penggelek panduan industri, tetapi ia secara senyap mempengaruhi kestabilan penjejakan, kadar haus, tahap geseran dan kebolehpercayaan sistem keseluruhan. Sama ada berurusan dengan alur-V yang membimbing tali pinggang pembungkusan atau saluran bulat yang membuai tali dawai, bentuk dan saiz alur itu melakukan lebih banyak kerja daripada kebanyakan orang sedar sehingga ada sesuatu yang tersasar sedikit. Memberi perhatian kepada keadaan alur semasa penyelenggaraan rutin dan berbual jujur tentang pilihan alur apabila memilih penggelek baharu, cenderung menjimatkan lebih banyak sakit kepala daripada jangkaan daripada sesuatu yang kecil ini.
