Cara Mengukur Penggelek Awning Sebelum Memesan Penggantian

Menggantikan an penggelek kajang boleh menjadi mudah apabila komponen asal didokumenkan dengan betul sebelum ia dikeluarkan. Roda mungkin kelihatan ringkas, tetapi saiznya hanyalah satu bahagian daripada maklumat yang diperlukan untuk penggantian yang sesuai. Profil larian, bukaan tengah, kaedah pelekap dan hubungan dengan panduan semuanya boleh mempengaruhi cara komponen sesuai dan beroperasi.

Sebelum membuat pesanan, luangkan sedikit masa untuk memeriksa roller sedia ada dan merekodkan butiran penting. Alat pengukur asas, beberapa gambar yang jelas, dan lakaran ringkas boleh memberikan maklumat yang berguna, terutamanya apabila bahagian asal tidak mempunyai nombor model atau tanda pengenalan.

Perkara utama ialah melihat penggelek sebagai sebahagian daripada pemasangan awning yang lengkap dan bukannya menganggap roda sebagai komponen terpencil.

Pengambilan Utama

• Ukur saiz roda, lebar, bukaan tengah dan profil larian sebelum memesan penggantian
• Periksa struktur pelekap dan ruang pemasangan yang tersedia dan bukannya mengukur roda sahaja
• Semak panduan atau trek kerana haus atau salah jajaran boleh menjejaskan cara penggelek gantian beroperasi
• Gunakan gambar yang jelas dan lakaran mudah untuk mendokumentasikan bentuk luar biasa atau susunan pelekap
• Pastikan roller asal tersedia apabila boleh, terutamanya apabila mendapatkan komponen bukan standard atau tersuai

Mengapa Pengukuran Tepat Penting

Roda gantian boleh kelihatan hampir sama dengan yang asal dan masih berbeza dalam cara yang menjejaskan pemasangan. Perubahan kecil dalam susunan pelekap, profil roda, atau bukaan tengah boleh menghalang bahagian daripada menyesuaikan struktur sedia ada seperti yang dimaksudkan.

Inilah sebabnya mengapa perbandingan visual sahaja selalunya tidak mencukupi.

Pemeriksaan yang berguna harus meliputi tiga bidang:

• Roda dan permukaan lariannya
• Susunan pemasangan
• Panduan atau permukaan tempat roda bergerak

Bersama-sama, butiran ini memberikan penerangan yang lebih jelas tentang komponen sedia ada dan memudahkan komunikasi dengan pembekal.

Untuk sistem awning yang lebih lama, maklumat ini amat berguna apabila tiada nombor bahagian atau komponen asal tidak lagi tersedia.

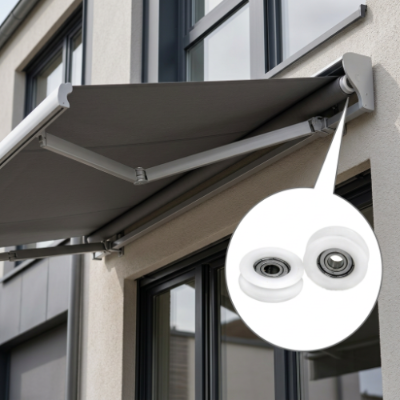

Mulakan Dengan Perhimpunan Lengkap

Sebelum menanggalkan penggelek, periksa bagaimana ia terletak di dalam mekanisme awning.

Ambil beberapa gambar semasa komponen masih dipasang. Sertakan pendakap sekeliling, aci, pemandu, perumah atau bahagian lain yang membantu menunjukkan kedudukannya.

Satu set gambar yang berguna boleh termasuk:

• Perhimpunan lengkap sebelum penyingkiran
• Pandangan dekat roller
• Profil sebelah
• Muka depan dan belakang
• Titik pelekap
• Panduan atau trek
• Komponen berdekatan yang menjejaskan ruang yang ada

Imej ini menyediakan konteks yang pengukuran sahaja tidak boleh sentiasa menangkap.

Rakam Arah Pemasangan

Sesetengah roda adalah simetri, tetapi yang lain mempunyai orientasi tertentu. Bebibir, alur, susunan galas atau ciri pelekap mungkin hanya muncul pada satu sisi.

Sebelum pembongkaran, buat nota cepat ke arah mana komponen itu menghadap.

Sekeping gambar biasanya cukup. Jika beberapa penggelek serupa sedang dialihkan, label atau lakaran ringkas juga boleh membantu memastikan semuanya teratur.

Ukur Dimensi Roda Utama

Selepas penyingkiran, letakkan komponen pada permukaan yang bersih dan rata. Mengukur bahagian semasa ia disambungkan ke perkakasan lain boleh menyukarkan untuk mengenal pasti titik rujukan yang betul.

Dimensi roda utama biasanya menyediakan titik permulaan.

Tujuannya bukan untuk mengumpul setiap ukuran yang mungkin. Tumpukan pada dimensi yang menerangkan cara komponen sesuai dan berfungsi.

Lihat Profil Roda dengan teliti

Saiz luar hanya memberikan sebahagian daripada gambar. Bentuk permukaan larian boleh sama pentingnya.

Lihat roda dari sisi dan semak sama ada permukaan sentuhan rata, bulat, beralur, bebibir atau berbentuk dengan cara lain.

Tepi terangkat atau bahagian ceruk mungkin mempunyai hubungan khusus dengan panduan. Butiran ini boleh menjadi sukar untuk disampaikan menggunakan ukuran sahaja, jadi gambar sisi yang jelas berguna.

Rekaan Asingkan Daripada Pakai

Roller yang lebih tua mungkin telah terdedah kepada pergerakan berulang untuk tempoh yang lama. Permukaannya boleh digilap, tercalar, diratakan, atau haus.

Jangan secara automatik menganggap bahawa setiap tanda yang kelihatan mewakili reka bentuk asal.

Jika roda padanan lain tersedia dan kelihatan kurang haus, bandingkan kedua-duanya. Perbezaan antara komponen boleh membantu menunjukkan ciri yang merupakan sebahagian daripada profil asal dan yang merupakan hasil penggunaan.

Ini amat membantu apabila permukaan larian telah berubah dengan ketara.

Semak Pembukaan Pusat dengan Berhati-hati

Bahagian tengah roda patut diberi perhatian khusus kerana ia menghubungkan komponen berputar ke seluruh mekanisme.

Bergantung pada pembinaan, pusat mungkin mengandungi galas, sesendal, sisipan logam, sambungan aci atau elemen sokongan lain.

Mula-mula kenal pasti perkara yang sebenarnya ada sebelum merekodkan dimensi.

Semak sama ada:

• Pusat adalah pembukaan yang mudah
• Galas dipasang di dalam
• Sesendal ada
• Aci melepasi komponen
• Aci berputar dengan roda
• Roda berputar mengelilingi aci tetap

Perbezaan ini boleh menjejaskan cara komponen gantian perlu dibina.

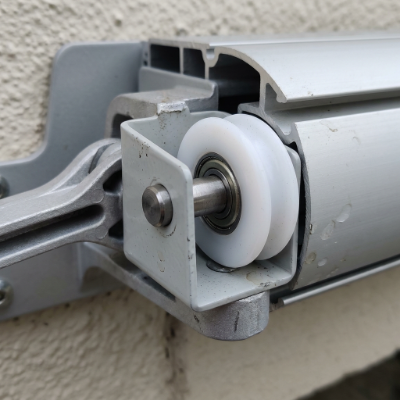

Jangan Abaikan Struktur Pemasangan

Salah satu kesilapan biasa semasa mendapatkan sumber ganti ialah menumpukan perhatian pada roda sambil melihat cara ia dipasang.

Roda boleh mempunyai dimensi luar yang serupa dengan komponen lain tetapi menggunakan kaedah pelekap yang berbeza sama sekali.

Lihatlah sambungan antara roller dan struktur awning.

Ia mungkin disokong oleh:

• Pin tetap
• Sebuah gandar
• Sebuah aci
• Sebuah kurungan
• Satu galas
• Sesendal
• Perumahan bersepadu

Ambil gambar kawasan pelekap sebelum dibongkar dan satu lagi selepas penggelek ditanggalkan.

Ini menjadikannya lebih mudah untuk memahami hubungan antara roda dan struktur sekeliling.

Semak Ruang Tersedia

Ruang di sekeliling roller juga bernilai dirakam.

Cari pendakap, penutup, aci, rel atau komponen lain yang berdekatan yang boleh mengganggu pemasangan.

Penggantian bukan sahaja perlu sepadan dengan roda itu sendiri. Ia juga perlu berfungsi dalam ruang yang tersedia dalam pemasangan sedia ada.

Periksa Panduan atau Trek

Permukaan di mana roda bergerak boleh memberikan maklumat berguna tentang komponen.

Cari tanda yang menunjukkan kawasan sentuhan biasa. Ini kadangkala boleh mendedahkan sama ada roda telah berjalan secara berpusat atau membuat sentuhan yang lebih berat dengan satu sisi.

Semak juga panduan sekitar untuk:

• Kotoran atau serpihan
• calar
• Ubah bentuk
• Pengikat longgar
• Pemakaian tidak sekata
• Perubahan dalam bentuk asal

Jika panduan telah rosak atau tidak sejajar, menggantikan roller sahaja mungkin tidak menyelesaikan masalah mekanikal yang mendasari.

Inilah sebabnya mengapa panduan harus diperiksa semasa proses yang sama dan bukannya dianggap sebagai kebimbangan yang berasingan.

Gambar Yang Jelas Boleh Menjelaskan Apa yang Tidak Boleh Nombor

Ukuran adalah penting, tetapi sesetengah bentuk sukar untuk diterangkan dengan tepat dengan nombor.

Pertimbangkan penggelek dengan tepi melengkung, pusat mengimbangi dan ciri pelekap kecil pada satu sisi. Senarai dimensi mungkin menerangkan bahagian itu, tetapi gambar sisi boleh menunjukkan hubungan antara ciri tersebut dengan lebih jelas.

Untuk pertanyaan pengganti, gunakan gambar dengan pencahayaan yang baik dan latar belakang yang ringkas.

Cuba sertakan:

• Satu pandangan keseluruhan
• Pandangan sebelah
• Satu jarak dekat pusat
• Satu pandangan kawasan pemasangan
• Satu gambar menunjukkan komponen dalam kedudukan asalnya

Pembaris atau alat pengukur juga boleh diletakkan di sebelah bahagian dalam satu gambar untuk rujukan visual.

Apabila Lakaran Mudah Menjadi Berguna

Sesetengah penggelek adalah mudah untuk diterangkan. Yang lain mempunyai bentuk luar biasa atau susunan pelekap yang lebih mudah difahami melalui lukisan.

Sketsa asas tidak perlu mengikut piawaian lukisan kejuruteraan formal.

Lukis komponen dari hadapan dan sisi, kemudian tandakan dimensi penting. Tunjukkan lokasi gandar atau aci dan nyatakan permukaan yang menyentuh panduan.

Ini boleh membantu menjawab beberapa soalan praktikal:

• Di manakah pusat berputar?
• Bahagian manakah menghadap kurungan?
• Permukaan manakah yang menyentuh panduan?
• Dimensi yang manakah tergolong dalam roda?
• Dimensi yang manakah tergolong dalam struktur pelekap?

Untuk komponen tersuai, jenis rujukan ini boleh menjadikan komunikasi lebih mudah.

Pastikan Bahagian Asal Tersedia

Jika boleh, jangan buang roller lama dengan segera selepas mengambil ukuran.

Sampel fizikal boleh memberikan maklumat yang sukar ditangkap dalam gambar atau nota bertulis. Ia boleh menunjukkan profil roda sebenar, susunan galas, ciri pelekap dan tanda-tanda haus.

Ini amat berguna apabila komponen itu luar biasa atau apabila reka bentuk asal tidak mempunyai nombor model yang mudah dikenal pasti.

Bagi pengilang dan pembekal yang bekerja dengan komponen takal dan penggelek bukan standard, sampel yang digabungkan dengan lukisan, gambar dan maklumat aplikasi boleh memberikan rujukan berguna untuk membincangkan reka bentuk penggantian atau tersuai.

Menyediakan Permintaan Penggantian yang Jelas

Setelah pemeriksaan selesai, susun maklumat ke dalam spesifikasi yang mudah.

Siasatan berguna boleh termasuk:

• Permohonan: Di mana komponen digunakan
• Komponen sedia ada: Penerangan dan gambar bahagian asal
• Maklumat roda: Dimensi utama dan profil larian
• Maklumat pusat: Susunan gerek, galas, sesendal atau aci
• Maklumat pemasangan: Struktur kurungan, gandar, pin atau perumahan
• Maklumat panduan: Gambar atau penerangan mengenai permukaan sentuhan
• keadaan: Kehausan yang boleh dilihat, retak, ubah bentuk atau kerosakan lain
• Kuantiti: Anggaran keperluan pembelian
• Sampel: Sama ada komponen asal boleh dibekalkan untuk rujukan
• Penyesuaian: Sama ada komponen standard atau tersuai sedang dipertimbangkan

Ini memberikan pembekal titik permulaan yang lebih jelas daripada satu gambar atau satu ukuran.

Untuk aplikasi yang melibatkan takal dan penggelek tersuai, HUNE boleh menggunakan jenis maklumat dimensi dan aplikasi ini apabila membincangkan keperluan komponen bukan standard.

Perkara yang Perlu Disemak Sebelum Memesan

roda

Semak dimensi utama dan pastikan profil berjalan telah direkodkan dengan betul.

Pusat

Sahkan sama ada komponen menggunakan gerek ringkas, galas, sesendal, aci atau susunan dalaman yang lain.

Melekap

Bandingkan sambungan asal dengan struktur penggantian yang dicadangkan.

Panduan

Pastikan profil roda sepadan dengan permukaan tempat ia beroperasi.

Ruang Pemasangan

Periksa kawasan sekitar untuk apa-apa yang boleh menjejaskan pemasangan atau pergerakan.

Keadaan Operasi

Pertimbangkan persekitaran di mana komponen itu digunakan. Sistem awning luar mungkin menghadapi kelembapan, habuk, perubahan suhu dan pergerakan berulang. Keadaan ini boleh menjadi relevan apabila membincangkan bahan dan pembinaan.

Senarai Semak Pengukuran Praktikal

Sebelum menghantar maklumat kepada pembekal, pastikan anda telah meliputi perkara berikut:

• Ambil gambar roller sebelum dialih keluar
• Catat dimensi roda utama
• Semak profil sisi
• Periksa bukaan tengah
• Kenal pasti sebarang galas atau sesendal
• Rekod susunan aci, gandar atau pin
• Ambil gambar pendakap pelekap
• Periksa panduan atau trek
• Perhatikan kehausan atau ubah bentuk yang boleh dilihat
• Semak ruang pemasangan yang tersedia
• Sediakan lakaran mudah jika komponen mempunyai bentuk yang luar biasa
• Pastikan bahagian asal tersedia apabila boleh
• Terangkan bagaimana dan di mana penggelek digunakan
• Nyatakan sama ada komponen tersuai mungkin diperlukan

Soalan Lazim

Apakah ukuran yang perlu saya ambil sebelum memesan roller awning? Catatkan diameter roda, lebar, bukaan tengah, profil larian, susunan pelekap dan ruang pemasangan yang tersedia. Foto-foto perhimpunan lengkap boleh memberikan konteks tambahan.

Adakah mengukur diameter luar cukup? Tidak. Dimensi luar menerangkan hanya satu bahagian komponen. Susunan tengah, profil larian, struktur pelekap dan hubungan dengan panduan juga boleh menjejaskan keserasian.

Perlukah saya menyimpan penggelek asal selepas mengukurnya? Apabila boleh, ya. Bahagian asal boleh memberikan maklumat berguna tentang profilnya, ciri pelekap, susunan dalaman dan keadaan haus yang mungkin sukar ditangkap melalui pengukuran sahaja.

Mengapa saya perlu mengambil gambar penggelek sebelum mengeluarkannya? Gambar yang dipasang menunjukkan orientasi dan hubungan komponen dengan kurungan, aci, panduan dan bahagian lain yang berdekatan. Konteks ini boleh membantu menjelaskan keperluan penggantian.

Bolehkah pembekal membuat penggelek tersuai daripada sampel? Sampel fizikal, digabungkan dengan ukuran, gambar, maklumat aplikasi dan butiran pelekap, boleh memberikan maklumat rujukan yang berguna apabila membincangkan roller bukan standard atau tersuai.

Pengukuran yang Baik Bermula Dengan Keseluruhan Sistem

Penggelek mungkin merupakan bahagian yang agak kecil pada pemasangan awning, tetapi dimensi dan hubungan pelekapnya boleh memberi kesan langsung pada cara ia padan dan bergerak.

Atas sebab itu, sumber penggantian harus bermula dengan lebih daripada diameter luar. Profil roda, susunan tengah, struktur pelekap, panduan, dan ruang pemasangan yang tersedia semuanya memberikan maklumat yang berguna.

Beberapa gambar yang jelas dan dimensi yang dirakam dengan teliti boleh menjadikan proses lebih mudah, terutamanya apabila berurusan dengan komponen yang lebih lama atau tidak standard.

Pendekatan praktikal adalah mudah: periksa pemasangan lengkap, ukur kawasan penting, dokumentasikan susunan pelekap, dan pastikan bahagian asal tersedia untuk perbandingan apabila boleh. Ini memberikan kedua-dua pembeli dan pengeluar pemahaman yang lebih jelas tentang komponen dan peranannya dalam sistem awning.
