Dimensi Penggelek Awning Penting untuk Kesesuaian Sistem yang Betul

Apabila menggantikan atau membangunkan roller awning, mengetahui Apakah Dimensi Roller Awning Penting untuk Kesesuaian Sistem yang Betul? adalah bahagian penting dalam proses. Penggelek mungkin kelihatan seperti komponen yang kecil dan ringkas, tetapi dimensinya mempengaruhi cara ia duduk di dalam pemasangan, menghubungi pemandu, menyambung ke aci dan bergerak semasa operasi. Oleh itu, memilih dengan penampilan sahaja boleh menimbulkan masalah semasa pemasangan.

Untuk awning boleh tarik balik, sistem teduhan teres, awning RV, struktur lipatan dan mekanisme yang serupa, roller harus dipertimbangkan sebagai sebahagian daripada pemasangan lengkap. Diameter, lebar, gerek, kedudukan gandar, profil dan ruang pemasangan yang tersedia semuanya menceritakan bahagian yang berbeza dalam cerita.

Matlamatnya bukan untuk mengumpul setiap ukuran yang mungkin. Ia adalah untuk mengenal pasti dimensi yang sebenarnya mempengaruhi kesesuaian dan pergerakan.

Mengapa Dimensi Roller Perlu Dipertimbangkan Bersama

Roller tidak beroperasi dengan sendirinya. Ia biasanya berfungsi dengan aci, pendakap, galas atau sesendal, panduan, trek, bingkai atau komponen bergerak lain.

Menukar satu dimensi boleh menjejaskan bahagian lain pemasangan.

Sebagai contoh, diameter roda yang berbeza mungkin mengubah kedudukan struktur bergerak berbanding panduan. Roda yang lebih lebar mungkin mengganggu pendakap berdekatan. Bor yang berbeza boleh menghalang aci sedia ada daripada dipasang dengan betul. Walaupun bentuk luar kelihatan serupa, pemasangan keseluruhan mungkin berbeza.

Inilah sebabnya mengapa pengganti tidak boleh dipilih daripada satu ukuran sahaja.

Cara yang berguna untuk memikirkan proses tersebut ialah:

Saiz penggelek → kedudukan pelekap → sentuh dengan panduan → pergerakan pemasangan

Jika satu bahagian rantai ini tidak sepadan, penggelek mungkin tidak berfungsi seperti yang dimaksudkan.

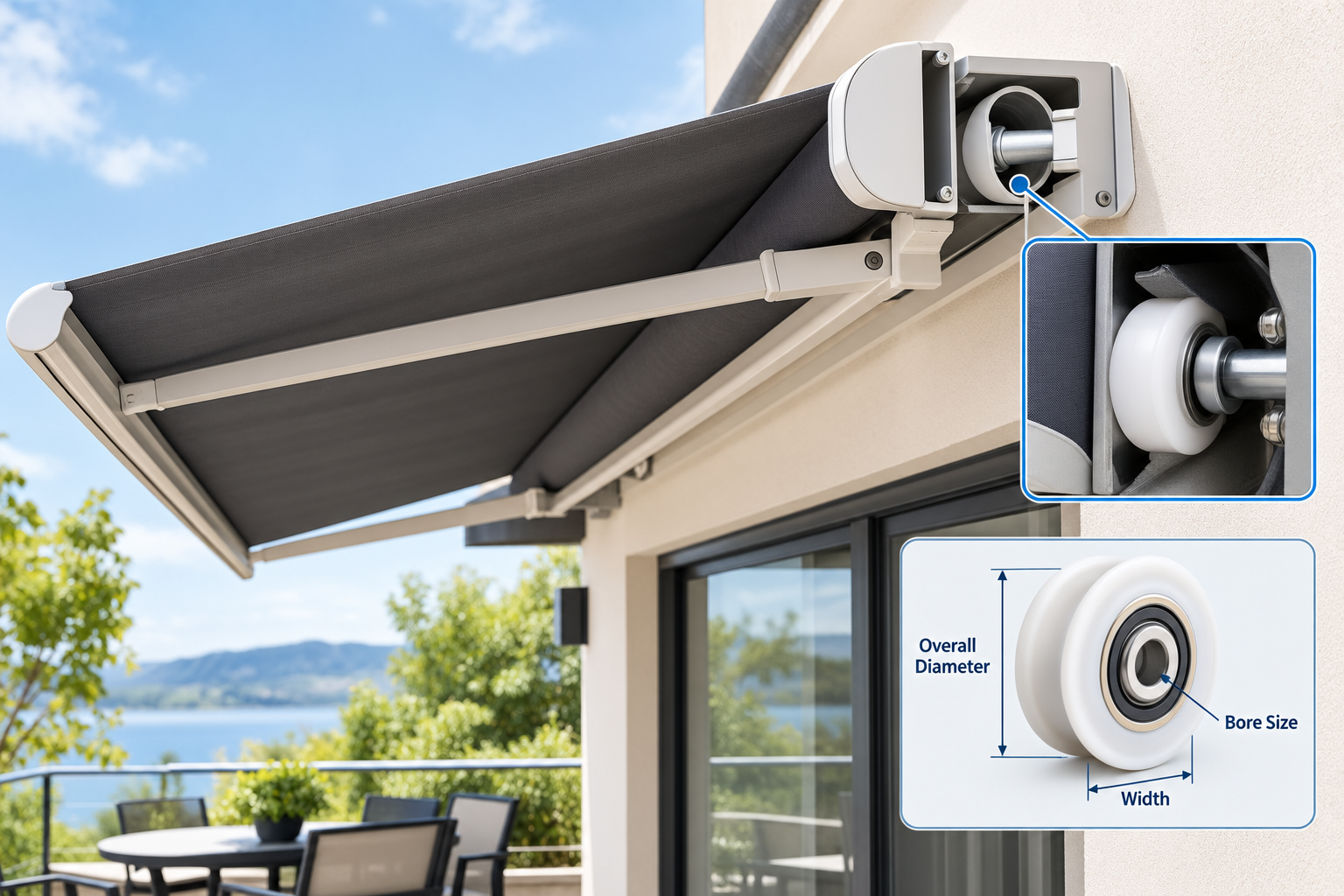

Dimensi Penggelek Awning Mana Yang Perlu Anda Semak?

Beberapa dimensi patut dirakam apabila mengenal pasti roller sedia ada atau menyediakan reka bentuk baharu.

Tidak setiap projek memerlukan semua ukuran ini. Perkara yang berkaitan bergantung pada cara penggelek digunakan.

Diameter Luar Menjejaskan Kedudukan Larian

Diameter luar selalunya merupakan salah satu dimensi pertama yang diukur orang, tetapi kepentingannya melangkaui sekadar menggambarkan saiz roda.

Ia boleh menentukan di mana penggelek itu duduk berhubung dengan trek atau panduan. Jika penggantian mempunyai diameter yang ketara berbeza, bahagian yang bergerak mungkin duduk lebih tinggi atau lebih rendah daripada yang dimaksudkan.

Perubahan itu boleh mempengaruhi kelegaan antara bahagian yang berdekatan. Ia juga boleh mengubah kedudukan bingkai, gerabak atau komponen sokongan.

Atas sebab ini, diameter harus dipertimbangkan bersama-sama dengan struktur sekeliling dan bukannya dianggap sebagai nombor terpencil.

Lebar Menentukan Lebih Daripada Kawasan Sentuhan

Lebar roda adalah satu lagi dimensi yang berguna.

Penggelek memerlukan ruang yang cukup untuk duduk dengan betul pada permukaan lariannya, tetapi ia juga memerlukan kelegaan sisi yang mencukupi. Jika roda terlalu lebar untuk ruang yang tersedia, ia mungkin bergesel pada pendakap atau dinding panduan. Jika ia lebih sempit daripada reka bentuk asal, kedudukan sentuhannya mungkin berubah.

Oleh itu, lebar yang betul bergantung pada ruang fizikal di sekeliling roda.

Apabila mengukur bahagian sedia ada, periksa kedua-dua roda itu sendiri dan jurang antara roda dan komponen jiran.

Bagaimanakah The membosankan Mempengaruhi Keserasian?

Lubang ialah bukaan melalui pusat penggelek. Ia berkaitan secara langsung dengan susunan aci, gandar, pin atau galas yang digunakan oleh pemasangan.

Roda gantian boleh mempunyai diameter luar yang sepadan dan masih gagal muat kerana sambungan tengah berbeza.

Oleh itu, lubang harus diperiksa bersama dengan:

• Jenis aci atau gandar
• Susunan galas
• Pembinaan hab
• Kaedah pengekalan
• Kelegaan sisi yang tersedia
• Kedudukan roda di dalam pendakap

Dalam sesetengah reka bentuk, roda berputar mengelilingi aci. Dalam yang lain, galas disepadukan ke dalam roda. Oleh itu, dimensi luar yang sama boleh menerangkan komponen dengan struktur dalaman yang berbeza.

Ini adalah salah satu sebab gambar roller yang dipasang boleh berguna apabila meminta penggantian.

Adakah Profil Roda Penting Sama Seperti Saiz?

Dalam banyak aplikasi, ya.

Roller bukan sekadar objek bulat. Permukaan lariannya mungkin rata, beralur, melengkung, bebibir, atau berbentuk untuk panduan tertentu.

Profil menentukan di mana roda membuat sentuhan.

Pertimbangkan contoh mudah. Penggelek yang direka untuk berjalan di atas permukaan rata mempunyai hubungan sentuhan yang berbeza daripada yang dimaksudkan untuk duduk di dalam alur. Dua roda mungkin mempunyai diameter luar yang serupa tetapi masih tergolong dalam susunan mekanikal yang berbeza.

Padankan Permukaan Larian, Bukan Sekadar Roda

Apabila memeriksa roller awning sedia ada, periksa kawasan di mana roda sebenarnya beroperasi.

Cari:

• Permukaan sentuhan rata
• Alur atau saluran
• Tepi panduan dinaikkan
• Bebibir sisi
• Bahagian larian melengkung
• Ruang panduan tertutup
• Tanda-tanda sentuhan tidak sekata

Keadaan trek juga boleh memberikan maklumat yang berguna. Tanda haus mungkin menunjukkan tempat penggelek biasanya menyentuh struktur sekeliling.

Ini boleh membantu terutamanya apabila bahagian asal sudah haus dan profilnya tidak lagi mudah dikenal pasti.

Bagaimana dengan Ruang Pemasangan Keseluruhan?

Roller boleh mempunyai dimensi asas yang betul dan masih tidak sesuai jika tidak ada ruang yang mencukupi di sekelilingnya.

Ini adalah perincian yang mudah untuk diabaikan semasa kerja penggantian.

Ukur ruang di sekeliling komponen, bukan hanya komponen itu sendiri. Periksa jarak antara roda dan pendakap, anggota bingkai berdekatan, permukaan pemandu, pengikat dan bahagian bergerak lain.

Pemeriksaan yang berguna harus menjawab beberapa soalan praktikal:

1. Bolehkah roller memasuki kedudukan pelekap?
2. Bolehkah ia berputar tanpa menyentuh bahagian berhampiran?
3. Adakah roda kekal sejajar dengan panduan?
4. Adakah terdapat ruang yang cukup untuk aci atau galas?
5. Bolehkah perkakasan penahan dipasang?
6. Adakah pemasangan masih bergerak melalui laluan operasi penuhnya?

Soalan-soalan ini menjadikan semakan dimensi mudah menjadi penilaian kesesuaian yang betul.

Mengapa Kedudukan Gandar Boleh Mengubah Keseluruhan Pemasangan

Pusat penggelek tidak selalu diletakkan dalam cara yang sama berbanding dengan struktur pelekapnya.

Perubahan kecil dalam lokasi gandar boleh menjejaskan ketinggian, sudut atau kedudukan komponen sekeliling. Ini penting apabila penggelek menjadi sebahagian daripada sistem pergerakan gerabak, lengan, pendakap atau berpandu.

Sebagai contoh, jika bahagian tengah roda terletak berbeza daripada reka bentuk asal, penggelek boleh menghubungi pemandu di tempat yang berbeza. Itu boleh mengubah cara beban dipindahkan melalui pemasangan.

Oleh itu, apabila menggantikan penggelek bukan standard, ukur hubungan antara pusat roda dan struktur pelekap dan bukannya merekodkan diameter roda sahaja.

Pesanan Pengukuran Mudah Dapat Menjimatkan Masa

Tidak perlu mengukur semuanya secara rawak.

Urutan praktikal lebih mudah diikuti:

Langkah 1: Ambil Gambar Perhimpunan Lengkap

Ambil gambar yang lebih luas sebelum mengeluarkan roller. Ini menunjukkan bagaimana komponen diletakkan.

Langkah 2: Keluarkan Dan Periksa Penggelek

Setelah dialih keluar, periksa roda, hab, gerek, profil dan kawasan pelekap.

Langkah 3: Rekod Dimensi Utama

Mulakan dengan diameter luar, lebar, lubang dan ketinggian keseluruhan.

Langkah 4: Semak Profil

Lihat dengan teliti pada permukaan larian dan mana-mana alur, bebibir atau bahagian melengkung.

Langkah 5: Ukur Hubungan Melekap

Rekodkan kedudukan roda berhubung dengan aci, pendakap, pemandu dan bahagian yang berdekatan.

Langkah 6: Bandingkan Roller Dengan Panduan

Panduan boleh mendedahkan maklumat yang roda itu sendiri tidak boleh. Ambil gambar bersama apabila boleh.

Proses ini mencipta rujukan yang lebih jelas untuk pembekal, pasukan penyelenggaraan atau pereka produk.

Apa yang Berlaku Apabila Satu Dimensi Berbeza Sedikit?

Tidak setiap perbezaan dimensi secara automatik bermakna penggelek tidak boleh berfungsi. Kesannya bergantung pada tempat perbezaan berlaku dan bagaimana sistem direka bentuk.

Perubahan pada permukaan luaran yang tidak kritikal mungkin mempunyai sedikit kesan praktikal. Perubahan dalam gerek, profil larian atau kedudukan pelekap boleh menjadi lebih ketara.

Itulah sebabnya toleransi dimensi harus dipertimbangkan berhubung dengan fungsi.

Untuk sumber gantian, adalah berguna untuk memisahkan ukuran kepada tiga kumpulan:

Pendekatan ini menjadikan pemeriksaan lebih mudah difahami dan membantu mengelakkan pengukuran yang tidak perlu.

Bilakah Penggelek Tersuai Perlu Dipertimbangkan?

Komponen standard boleh berfungsi dengan baik apabila reka bentuk asal sudah mengikut konfigurasi penggelek yang ditetapkan.

Penggelek tersuai boleh dipertimbangkan apabila komponen sedia ada mempunyai profil luar biasa, lubang bukan standard, struktur pelekap khas, ruang pemasangan terhad atau reka bentuk yang sukar dipadankan dengan pengganti yang tersedia.

Penyesuaian juga boleh masuk akal semasa pembangunan OEM apabila penggelek perlu direka bentuk di sekeliling bingkai atau panduan tertentu.

Untuk projek ini, dimensi harus dipertimbangkan sebagai sebahagian daripada lukisan mekanikal yang lengkap dan bukannya sebagai spesifikasi produk kendiri.

Pembekal mungkin memerlukan maklumat tentang panduan, aci, pendakap pelekap, persekitaran operasi, dan pergerakan yang dimaksudkan sebelum mengesahkan reka bentuk yang sesuai.

Untuk pengeluaran takal dan penggelek tersuai, pengeluar seperti HUNE boleh menyemak struktur dan membangunkan komponen di sekeliling keadaan pemasangan dan pergerakan yang diperlukan. Rangkaian produk HUNE termasuk profil takal yang berbeza dan penyelesaian takal tersuai, yang boleh menjadi relevan apabila komponen standard tidak sepadan dengan susunan mekanikal sedia ada.

Bagaimanakah Pembeli Boleh Menyediakan Maklumat Roller yang Lebih Baik?

Permintaan yang jelas boleh menjadikan komunikasi teknikal lebih mudah.

Daripada menghantar hanya satu ukuran, sediakan pakej maklumat kecil yang mengandungi:

• Foto roller asal
• Foto pemasangan lengkap
• Ukuran dimensi utama
• Butiran profil roda
• Maklumat aci atau gandar
• Gambar panduan atau jejak
• Kaedah pemasangan
• Jenis permohonan
• Keperluan penggantian atau pembangunan baharu
• Kuantiti pembelian yang dijangkakan

Lukisan berguna apabila tersedia, tetapi ia tidak selalu diperlukan pada permulaan. Sampel fizikal dan gambar yang jelas juga boleh membantu pengeluar memahami komponen tersebut.

Senarai Semak Praktikal Sebelum Memesan

Sebelum mengesahkan penggantian roller awning, semak perkara berikut:

roda

• Diameter luar
• Lebar
• Profil
• Bore
• Struktur hab

Melekap

• Aci atau gandar
• Kedudukan kurungan
• Kaedah pengekalan
• Ruang pemasangan yang tersedia

Keadaan Berjalan

• Bentuk panduan
• Kedudukan kenalan
• Pembersihan
• Arah pergerakan
• Kemungkinan bahagian melengkung

Permohonan

• Jenis awning
• Pendedahan luar
• Kekerapan pergerakan
• Penggantian atau reka bentuk baru

Senarai semak ini tidak memerlukan pengiraan kejuruteraan yang rumit. Tujuannya adalah untuk memastikan bahawa hubungan fizikal antara roller dan seluruh sistem difahami sebelum pesanan dibuat.

Pengambilan Utama

• Diameter luar affects the roller's running position within the assembly.
• roda width needs to be considered together with contact area and side clearance.
• Dimensi gerek hendaklah sepadan dengan aci, gandar, pin atau susunan galas.
• Profil berjalan perlu sepadan dengan panduan atau permukaan sentuhan.
• Kedudukan gandar boleh menjejaskan ketinggian, sudut dan pergerakan komponen sekeliling.
• Ruang pemasangan yang tersedia should be checked before confirming a replacement.
• Foto penggelek, struktur pelekap dan panduan boleh memberikan maklumat berguna di samping ukuran.
• Penggelek tersuai boleh dipertimbangkan apabila profil luar biasa, struktur pelekap atau sekatan ruang menjadikan komponen standard sukar dipadankan.

Dimensi Yang Tepat Adalah Dimensi Yang Menyokong Keseluruhan Sistem

Saiz roller awning bukan semata-mata soal mencari roda dengan diameter luar yang sama. Kesesuaian yang betul bergantung pada cara beberapa dimensi berfungsi bersama.

Diameter menjejaskan kedudukan larian. Lebar menjejaskan sentuhan dan pelepasan. Lubang menentukan sambungan aci. Profil mengawal interaksi dengan panduan. Dimensi pelekap menentukan sama ada penggelek boleh duduk dengan betul di dalam pemasangan.

Ruang sekeliling juga penting.

Atas sebab itu, pendekatan yang paling berguna ialah memeriksa mekanisme lengkap terlebih dahulu, kemudian mengenal pasti dimensi yang mengawal pemasangan dan pergerakan. Beberapa ukuran yang dipilih dengan baik, disokong oleh gambar dan maklumat aplikasi, boleh memberikan asas yang lebih jelas untuk sumber penggantian atau pembangunan tersuai.

Apabila roller dianggap sebagai sebahagian daripada sistem awning dan bukannya sebagai roda terpencil, semakan dimensi menjadi lebih mudah untuk difahami. Di situ jugalah pemilihan komponen yang teliti boleh membantu mengurangkan isu pemasangan yang boleh dielakkan semasa pemasangan dan penyelenggaraan.
